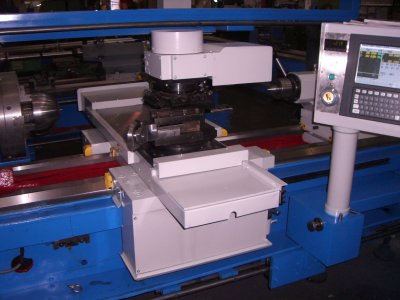

Специальный токарно-давильный станок мод. РТ305М
|
Техническая характеристика станка Наименование |
Значение |
|
|
1.Наибольший диаметр заготовки, устанавливаемой над станиной, мм |
670 |
|
|
2.Наибольший диаметр оправки, устанавливаемой над станиной, мм |
500 |
|
|
3.Наибольший диаметр заготовки, обрабатываемой над суппортом, мм |
320 |
|
|
4.Наибольшая толщина листа для раскатки из стали с пределом прочности σв≤120 кг/мм2 и относительным удлинением ≥ 20%, мм |
3 |
|
|
5.Наибольшее расстояние между центрами, мм |
1500 |
|
|
6.Наибольшая масса оправки с заготовкой, кг |
300 |
|
|
7.Наибольшая масса устанавливаемой заготовки, кг |
850 |
|
|
8.Высота устанавливаемого резца, мм |
32 |
|
|
9.Пределы частот вращения шпинделя, об/мин |
8...2000 |
|
|
10.Наличие накопителей инструментов |
да (револьверная головка) |
|
|
11.Количество инструментов, одновременно устанавливаемых на станке |
4 |
|
|
12. Время автоматической смены инструмента, с |
max 3,9; min 2,1 |
|
|
13.Наибольшее перемещение рабочих органов с инструментом, мм - по оси Х - по оси Z |
600 1260 |
|
|
14. Дискретность задания перемещения, мкм по оси Х по оси Z |
1,0 1,0 |
|
|
15. Точность одностороннего позиционирования, мкм - по оси Х - по оси Z |
32 96 |
|
|
16.Количество управляемых формообразующих координат |
2 |
|
|
17.Количество одновременно управляемых формообразующих координат |
2 |
|
|
18.Наибольший крутящий момент на шпинделе, кНм |
2,29 |
|
|
19. Условный размер конца шпинделя бабки шпиндельной по ГОСТ 12593-93 |
11М |
|
|
20. Наибольший диаметр заготовки, проходящей в отверстие шпинделя, мм |
80 |
|
|
21. Пределы рабочих подач суппорта, мм/мин - по оси Х - по оси Z |
1...4000 1...4000 |
|
|
22. Скорость быстрых перемещений, мм/мин - по оси Х - по оси Z |
10000 10000 |
|
|
Наименование |
Значение |
|
|
23. Наибольшее усилие резания для револьверной головки с вертикальной осью вращения, кН |
20 |
|
|
24. Наибольшее усилие на ролик, тс |
0,8 |
|
|
25. Мощность привода главного движения, кВт |
22 |
|
|
26. Суммарная мощность установленных на станке электродвигателей, кВт |
40 |
|
|
27. Габаритные размеры станка (вместе с отдельно расположенными агрегатами), мм длина ширина высота |
5490 3600 2130 |
|
|
28. Масса станка (вместе с отдельно расположенными агрегатами), кг |
8000 |
|
|
29. Шероховатость наружной цилиндрической поверхности после чистовой обработки на станке, мкм |
Ra 2,5 |
|
