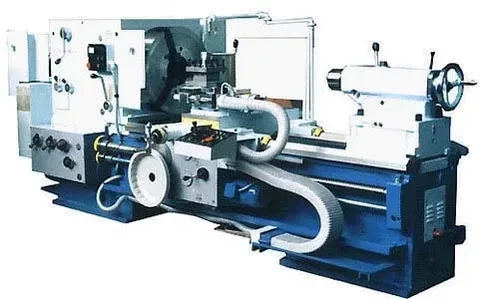

Станок специальный трубонарезной мод. РТ783
Станок РТ783 незаменим при обработке труб и деталей к ним, а также для нарезания резьбы в условиях единичного и мелкосерийного производства. Применяется при ремонте бурильных, обсадных и насоснокомпрессорных труб и муфт к ним.
Станок РТ783 имеет превосходные технические характеристики, обеспечивающие обработку деталей с различными режимами резания. Обладает высокой жесткостью и виброустойчивостью, высокомеханизирован, легок в управлении. Направляющие станины закалены и отшлифованы, что в сочетании с высокой надежностью других узлов гарантирует максимальный срок эксплуатации с сохранением точности.
Технические характеристики станка РТ783
|
Наибольший диаметр заготовки, мм: |
|
|
устанавливаемой над станиной |
840 |
|
обрабатываемой над станиной |
800 |
|
обрабатываемой над суппортом |
490 |
|
Пределы диаметров обрабатываемых труб, мм |
48-190 |
|
Наибольшая длина обрабатываемых концов труб, мм |
250 |
|
Наибольший вес устанавливаемой заготовки, кг |
1000 |
|
Наибольшее расстояние от торца патрона до центра задней бабки, мм |
1390 |
|
Диаметр цилиндрического отверстия в шпинделе, мм |
200 |
|
Наибольшая длина точения с конусной линейкой, мм |
500 |
|
Наибольший угол поворота конусной линейки, град |
+-10 |
|
Пределы частот вращения шпинделя, об/мин |
20-630 |
|
Пределы рабочих подач, мм/об: |
|
|
продольных |
0,060-1,0 |
|
поперечных |
0,024-0,368 |
|
резцовых салазок |
0,024-0,368 |
|
Пределы шагов нарезаемых резьб: |
|
|
метрических, мм |
1-14 |
|
дюймовых, ниток/дюйм |
28-2 |
|
Габаритные размеры станка без люнета-поддержки, мм: |
|
|
длина |
3975 |
|
ширина |
1860 |
|
высота |
1550 |
|
Габариты люнета-поддержки, мм: |
|
|
длина |
330 |
|
ширина |
1070 |
|
высота |
1135 |
|
Масса станка, кг: |
|
|
с люнетом-поддержкой |
7000 |
|
без люнета-поддержки |
6370 |
|
Шероховатость наружной цилиндрической поверхности после чистовой обработки на станке, мкм |
Ra 2,5 |
