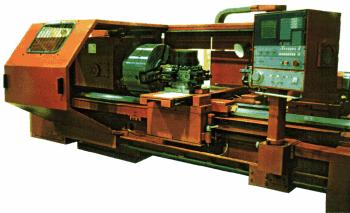

Станок трубонарезной с ЧПУ мод. РТ779Ф3
Станок предназначен для нарезки на концах труб диаметром от 60 до 190 мм конических, треугольных и трапециидальных резьб по действующим ГОСТам и международным стандартам.
На станке обеспечивается обработка конца трубы в автоматическом цикле. Станок снабжен двумя механизированными зажимами фирмы "СМВ" пневматического исполнения.
Передний патрон зажимает и центрирует трубу. Задний патрон зажимает патрон при помощи плавающих кулачков.
Станок оснащен 4-х позиционной револьверной головкой с вертикальной осью вращения. Обработка производиться инструментом, уставленном в трех сторонние резцовые блоки револьверной головки.
Техническая характеристика станка РТ779Ф3 с ЧПУ
|
Наибольший диаметр заготовки устанавливаемой над станиной ,мм. |
670 |
|
Диаметр обрабатываемой заготовки, мм. |
60....190 |
|
Наибольшая длина обрабатываемых концов труб, мм. |
220 |
|
Высота устанавливаемого резца, мм. |
32 |
|
Диаметр цилиндрического отверстия в шпинделе, мм. |
200 |
|
Наличие накопителя инструмента 4-х позиционная револьверная головка. шт. |
1 |
|
Наибольшее перемещение суппорта, мм. |
|
|
- по оси Z (со снятым патрон) |
750 |
|
- по оси Х |
600 |
|
Дискретность задания перемещения, мкм. |
|
|
- по оси Z |
1,0 |
|
-по оси Х |
1,0 |
|
Количество управляемых осей координат |
2 |
|
Пределы частот вращения шпинделя, об/мин. |
10....600 |
|
Пределы рабочих подач суппорта, мм/мин. |
|
|
-по оси Z |
1....4000 |
|
- по оси Х |
1....4000 |
|
Переделы скоростей быстрых перемещений суппорта, мм/мин. |
|
|
- по оси Z |
10000 |
|
- по оси Х |
10000 |
|
Пределы шагов нарезания резьб, мм. |
0,1...40 |
|
Мощность главного привода, кВт. |
30 |
|
Габаритные размеры станка (вместе с расположенными агрегатами и электрооборудованием), мм. |
|
|
длина |
5490 |
|
ширина |
3480 |
|
высота |
2130 |
|
Масса станка (вместе с расположенными агрегатами и электрооборудованием), кг. |
8500 |
